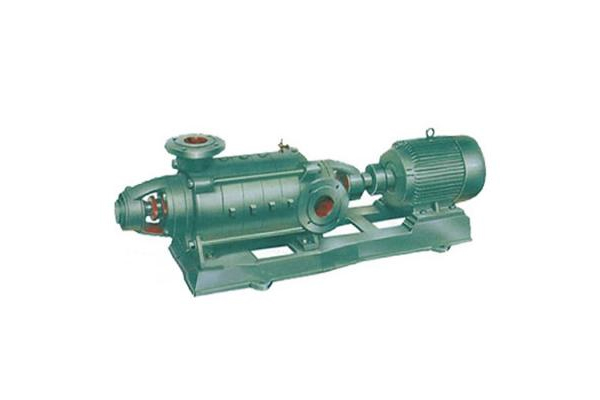

泵是流體工業的核心設備。它的作用就像人體的心臟，為系統中每個設備中的流體提供動力，保證工藝的正常運行。常用的泵分為葉片泵.體積泵和專用泵。其中，葉片泵離心泵應用廣泛。

離心泵運行中存在兩個問題：停泵水錘和小流量。解決這兩個問題的方法有很多，但基本思路是如何在離心泵周?chē)渲煤线m的系統。閥門在這些系統中起著非常重要的作用。隨著對這兩個問題認識的加深，許多特殊閥門應運而生。

停泵水錘保護及閥門

水錘是由于壓力管道中介質流量的劇烈變化而引起的一系列水錘現象。水錘非常有害，可以破壞泵.管道和其他設備。壓力管道中的水錘有很多原因，例如閥門關閉過快.停泵不正常等。

停泵水錘生產機理

當泵因異常原因突然停止工作時，如斷電：在初始階段，管道中的介質通過慣性繼續向前移動，但速度逐漸降至零；此時，如果管道布置有高度下降，介質將在重力作用下返回泵；當回流介質達到一定速度時，泵出口處的止回閥將迅速關閉，使大量介質到達該處的速度突然變?yōu)榱?，?dǎo)致介質壓力急劇上升——泵停止時的水錘。大量文獻指出，泵出口處的止回閥突然關閉，是泵停止水錘產生的主要原因。然而，一些研究表明，雖然在某些情況下可以取消泵出口處的止回閥，但在大多數情況下，泵出口處的防回流設置是必要的，以防止大量介質返回到離心泵。

避免停泵水錘的措施

停泵時有很多措施避免水錘的危害，比如安裝水錘消除器.減壓閥.壓力調節箱等。下面只介紹兩種廣泛使用的與一般閥門有關的措施。

1.設置緩關止回閥

緩慢關閉止回閥是通過增加執行機構.減震器，實現緩慢關閉的止回閥。上圖為離心泵水錘保護系統的示意圖。此時，緩慢關閉的止回閥需要與閘閥（開關閥）一起使用。當介質在重力作用下回流時，止回閥緩慢關閉，有效避免了普通止回閥突然關閉造成的水錘。其缺點是由于關閉速度較慢，部分介質不可避免地返回到離心泵，因此泵可能會出現機械故障。

2.設置緩關止回蝶閥

這是一種常用的大型水利系統.效果更好的方法。緩關止回蝶閥由蝶閥組成.由執行結構和液壓控制系統組成。上圖顯示了緩關閉止回蝶閥離心泵水錘保護系統的示意圖。系統只需要安裝一個緩慢關閉的止回蝶閥，即可以發揮止回閥的作用，也可以發揮開關閥的作用。當離心泵啟動時，緩慢和快速，以確保泵在低負荷下啟動；當泵突然停止工作時，按照快速和緩慢的步驟關閉，可以避免水錘，避免通過泵回流造成的機械故障。
