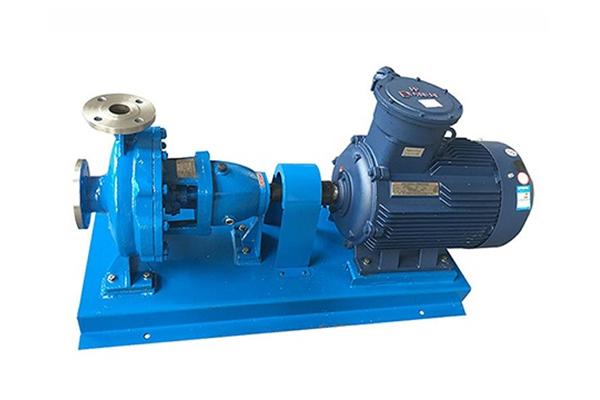

一.化學離心泵的布置方法

化工泵的布置方式主要有三種：露天布置：.半露天布局和室內布局.

1.室內布置

泵可以在寒冷或多風的地區布置在室內。如果工藝流程規定機器設備布置在室內，其所屬的泵也應布置在室內。

2.露天布置

露天排列的泵一般安裝在管廊下方混亂的一側，也可以安裝在泵送設備附近。通風良好，操作、控制和維護方便；

3.半露天布置

半露天泵主要用于多雨地區。一般在管廊下方布置泵，在管道上方設置雨棚。或?qū)⒈冒惭b在框架的下層地面上，以框架平臺作為雨棚。根據與泵相關的設計和布局，這些泵可以布置成單排.雙排或多排；

二.有關泵布置的要求

1.排列的泵應符合防火標準.操作條件和材料特性分組布置；露天泵；.半露天布置時，應集中布置工作溫度等于或高于自燃點的可燃液體泵，工作溫度低于自燃點的可燃液體泵不得小于4.5m防火間距；與液態烴泵之間應不小于7.5m防火間距；

2.泵成排布置時，宜將泵端出.對齊入口中心線，或?qū)R泵端基礎邊線；

3.泵雙排布置時，宜將兩排泵的動力端相對，在中間留出檢修通道；

4.當泵安裝在主走廊下方或外部時，泵區通道的小凈寬為2m，小凈高為3m，泵端前操作通道寬度不小于1m；5.當泵安裝在管廊下方或外部時，無論是單排還是雙排，泵和驅動器的中心線都應垂直于管廊；

6.當泵布置在室內時，兩排泵之間的距離不應小于2m。泵端或泵側與墻之間的間距應與作業一致.維修規定不應低于lm；

7.除安裝在聯合基礎上的小型泵外，兩臺泵之間的間距不應小于0.7m；

8.消防泵房應設置雙動力源；

9.在相應用泵應安裝在相應泵的中間位置；

10.管道柔性設計規定應注意泵的布置。

11.泵的基礎面高于地面200mm。小不得低于100mm；在泵入口前安裝過濾器時，應注意過濾器的基礎高度，便于清洗和拆卸；

12.當立式泵安裝在主走廊下方或框架下方時，應留出泵體安裝和維護所需的空間；

13.泵房和其他泵房應分開設置輸送極其有害物質的泵房；
